Punciklon, más néven PCB -duplikáció vagy fordított tervezés, egy pontos műszaki folyamat, amely megismétli a meglévő nyomtatott áramköri kártyát (PCB), hogy azonos vagy továbbfejlesztett verziót készítsen. Ez az útmutató a műszaki alapelveket, a kulcsfontosságú paramétereket és a közös GYIK -ot vizsgáljaPunciklonAnnak érdekében, hogy megértse alkalmazásait és előnyeit.

A NYÁK -klón kulcsfontosságú paraméterei

A kiváló minőségű PCB-duplikáció biztosítása érdekében számos kritikus paramétert kell figyelembe venni:

1. rétegszámlálás és anyag

• Egy/kettős/többrétegű PCBS(Legfeljebb 32 réteg)

• Alapanyag: FR-4, Rogers, poliimid, alumínium stb.

• Réz vastagság: 0,5 oz - 6 oz

2. Kövesse nyomon a szélességet és a távolságot

3.

• HASL (Forró levegő forrasztása)- Szabványos kivitel

• Enig (elektroless nikkel merítés arany)- Magas korrózióállóság

• OSP (szerves forraszthatósági tartósító)-Költséghatékony az ólommentes forrasztáshoz

4. Elektromos tesztelés

• Folytonossági teszt- Biztosítja a nyitott áramköröket

• Szigetelési teszt- Ellenőrzi a rövidzárlatot

• Impedanciaszabályozás-Kritikus a nagysebességű PCB-k számára

PCB klón folyamatának lépései

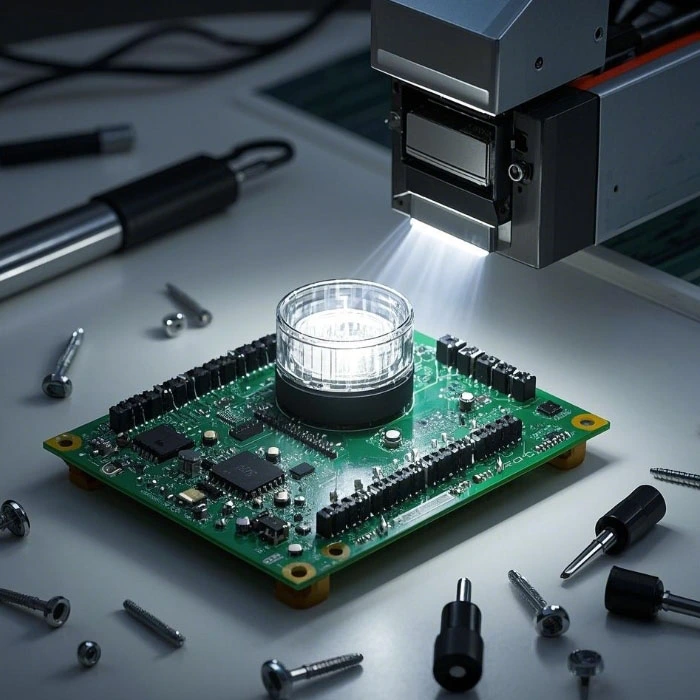

1. PCB szkennelés és képalkotás-Nagy felbontású szkennelés az elrendezés részleteinek rögzítéséhez.

2. Vázlatos ábra extrakció-Az áramkör logikájának fordított mérnöke.

3. BOM (Anyagszámla) elemzés- Az összetevők azonosítása a replikációhoz.

4. PCB elrendezés újratervezése- olyan szoftverek használata, mint az Altium vagy a Cadence.

5. Prototípus készítése és tesztelés- A funkcionalitás érvényesítése a tömegtermelés előtt.

PCB klón GYIK (gyakran feltett kérdések)

1. kérdés: A PCB klónja törvényes?

A:A NYÁK -klón törvényes, ha javításra, örökölt rendszer karbantartására vagy megfelelő engedélyezéssel használják. A szabadalmaztatott tervek engedély nélküli klónozása azonban sérti a szellemi tulajdonról szóló törvényeket. Mindig biztosítsa a helyi előírások betartását.

2. kérdés: Mi a PCB klón pontossága?

A:Fejlett PCB klónszolgáltatások elérése99,9% -os pontosságNagy pontosságú szkennelés, röntgen-ellenőrzés (többrétegű táblákhoz) és a Signal Integrity Testing használatával. A kritikus tényezők közé tartozik a nyomszélesség -konzisztencia és az impedancia illesztése.

3. kérdés: Javíthatja -e a PCB klón az eredeti kialakítást?

A:Igen! A NYÁK -klón lehetővé teszi a tervezési optimalizálásokat, például:

• Továbbfejlesztett termálkezelés(Hűtőmotorok hozzáadása vagy jobb rézeloszlás hozzáadása).

• A jel integritás javításai(csökkenti az áthallást a jobb útválasztással).

• Alkatrész -frissítések(Az elavult részek cseréje a modern ekvivalensekkel).

A PCB klón egy kifinomult folyamat, amelyhez az elektronika, az anyagtudomány és a precíziós tervezés szakértelme szükséges. A műszaki paraméterek és alkalmazások megértésével a vállalkozások kihasználhatják a PCB másolatát a prototípus készítéséhez, a javításokhoz és a termékek fejlesztéséhez. A kiváló minőségű PCB klónszolgáltatásokhoz mindig válasszon egy fejlett berendezéssel rendelkező és bevált tapasztalattal rendelkező szolgáltatót.

Szeretne egy testreszabott NYÁK -klón megoldást?Vegye fel velünk a kapcsolatotMa a részletes konzultációért!
