Miért a biztonsági rendszer PCBA a megbízható biztonsági termék alapja?

Cikk összefoglaló

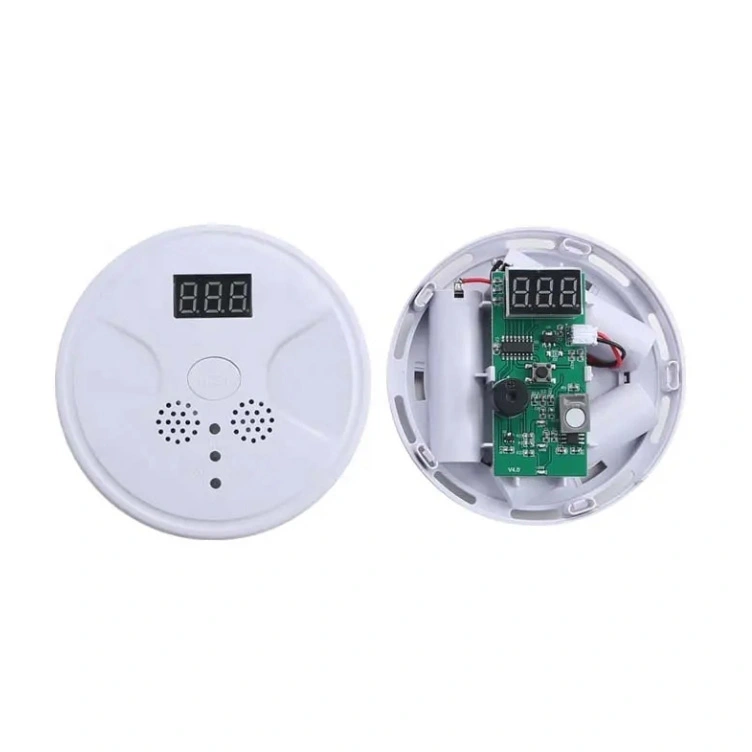

Egy biztonsági eszköz csak annyira megbízható, mint a benne lévő áramkör. Ha kamerákat, beléptető paneleket, füst-/CO-érzékelőket, behatolásjelzőket vagy intelligens átjárókat épít (vagy szerez be)PCBA biztonsági rendszeritt dől el a megbízhatóság, az üzemidő és a „téves riasztások nélkül” teljesítmény. Ez a cikk lebontja a vásárlók leggyakoribb fájdalmas pontjait – terepi hibák, instabil áramellátás, zajos jelek, inkonzisztens összeszerelési minőség és nehéz megfelelés –, és bemutatja, hogyan néz ki egy robusztus PCBA-stratégia a tervezéstől a tesztelésen át a tömeggyártásig. Ezenkívül látni fog egy gyakorlati ellenőrzőlistát, egy követelménytáblázatot az alkalmazás típusa szerint, valamint a vásárlók által a rendelés leadása előtt feltett kérdésekre adott válaszokat.

Tartalomjegyzék

• Vázlat
• Mi általában elromlik a biztonsági hardverben
• Mit csinál valójában egy biztonsági rendszer PCBA
• Tervezési lehetőségek, amelyek csökkentik a téves riasztásokat és a terepi hibákat
• Gyártás és minőségellenőrzés, ami számít
• Olyan tesztelés, amelyet a biztonsági termékek nem hagyhatnak ki
• Biztonsági alkalmazás követelményei
• Vevői ellenőrzőlista az árajánlattételhez és a beszállítói értékeléshez
• GYIK
• Utolsó gondolatok és a következő lépés

Vázlat

1. Gyakori hibák és költségcsapdák a biztonsági eszközökben
2. Az alapvető funkciók aPCBA biztonsági rendszer
3. Stabilitás, alacsony zajszint és hosszú élettartam érdekében tervezett taktikák
4. Összeszerelési minőség-ellenőrzések, amelyek csökkentik a megtérülést
5. Tesztstratégia kamerákhoz, riasztókhoz és detektorokhoz
6. Alkalmazás alapú követelmények táblázata
7. Gyakorlati vásárlói ellenőrző lista és GYIK

Mi általában elromlik a biztonsági hardverben

A biztonsági iparban a „probléma” ritkán egy drámai kudarc. A legtöbb vásárlói panasz apró, ismétlődő problémákból származik, amelyek csendben rombolják a bizalmat – véletlenszerű újraindítások, instabil kapcsolat, hamis triggerek, kimaradt triggerek, ködös videó éjszaka az áramzaj miatt, vagy olyan eszközök, amelyek a laboratóriumban működnek, de hónapokig a terepen meghibásodnak.

• Téves riasztások:A zajos analóg előlapok, a rossz földelés vagy az instabil szenzorok előfeszítése miatt az érzékelők működésbe lépnek, ha semmi sem történik.
• Elmaradt események:A gyenge jelkondicionálás, a lassú MCU-válasz terhelés alatt vagy a firmware-kimaradások valós fenyegetések figyelmen kívül hagyását okozhatják.
• Véletlenszerű alaphelyzetbe állítások és „szellem” hibák:A határteljesítmény tervezése, az elégtelen szétválasztás vagy az ESD események újraindíthatják a rendszert anélkül, hogy egyértelmű nyomot hagynának.
• Rövid szántóföldi élettartam:A hő, a páratartalom, a vibráció és az alkatrészek feszültsége ronthatja a forrasztási kötéseket vagy felgyorsíthatja a kondenzátor öregedését.
• Inkonzisztens tételek:Ha a darabjegyzék-ellenőrzés és a folyamatfegyelem gyenge, két „azonos” gyártási tétel eltérően viselkedhet.
• Megfelelési késések:Az EMC/EMI problémák gyakran későn jelentkeznek, és költséges a javításuk, ha az elrendezést és a földelést nem tervezték meg korán.

E problémák megelőzésének legjobb módja a kezelésPCBA biztonsági rendszerrendszerszintű megbízhatósági projektként – nem csak egy táblaként, amely „összekapcsolja az alkatrészeket”.

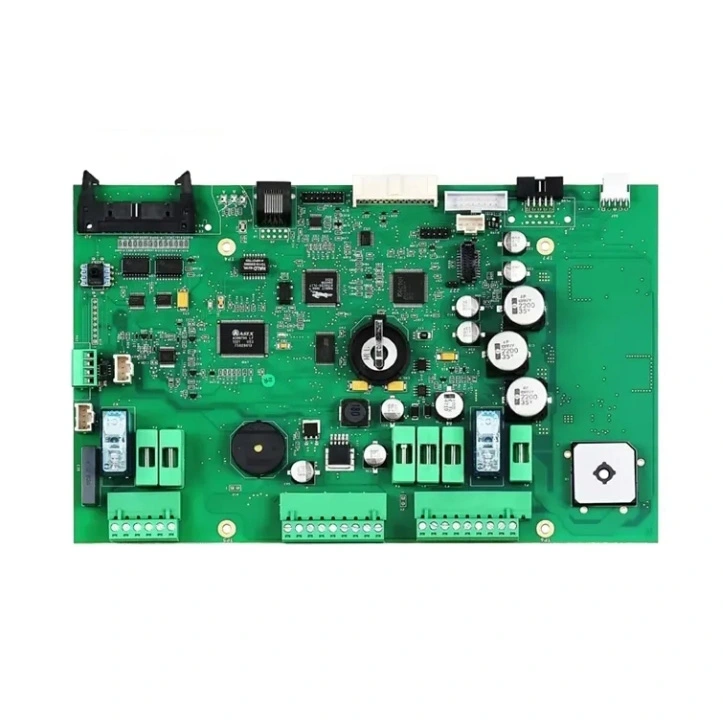

Mit csinál valójában egy biztonsági rendszer PCBA

A biztonsági eszközök kívülről egyszerűnek tűnnek, de a belső tábla több nagy téttel járó munkát végez egyszerre:

• Áramátalakítás és védelem:Széles bemeneti tartományok fogadása, túlfeszültség túlélése és tiszta sínek biztosítása az érzékeny áramkörök számára.
• Érzékelő felvétel:PIR, füst/CO, mágneses érintkezők, szabotázskapcsolók, mikrofonok vagy kameraérzékelők leolvasása stabil küszöbértékekkel.
• Feldolgozási és döntési logika:Az MCU-k/MPU-k észlelési logikát, szélső AI-t, titkosítást, eseménypufferelést és watchdog-figyelést futtatnak.
• Csatlakozás:Az Ethernet, Wi-Fi, mobil, RS-485, CAN vagy LoRa moduloknak tiszta RF/elrendezési gyakorlatra van szükségük a lemorzsolódás elkerülése érdekében.
• Biztonsági szigorítás:Biztonságos rendszerindítás, titkosított tárhely, hardverazonosítók vagy biztonságos elemek a klónozás és az illetéktelen hozzáférés csökkentése érdekében.
• Emberi és rendszer interfészek:A kezelőknek, reléknek, szirénáknak, LED-eknek, hangszóróknak és külső I/O-nak robusztusnak kell lennie a helytelen használat és a zaj ellen.

Ez az oka annak, hogy a tábla tervezése és az összeszerelés minősége gyakran dönti el, hogy egy „funkciókban gazdag készülékből” stabil termék lesz-e vagy értékesítés utáni rémálom.

Tervezési lehetőségek, amelyek csökkentik a téves riasztásokat és a terepi hibákat

Egy erősPCBA biztonsági rendszerfegyelmezett elektromos tervezéssel és elrendezéssel kezdődik. Az alábbiakban bemutatjuk azokat a tervezési témákat, amelyek következetesen csökkentik a hibákat és a megtérüléseket.

• Zajszabályozás és földelési stratégia:Különítse el a zajos tápegységeket az analóg érzékeléstől. Használjon világos visszatérési útvonaltervet, tartsa szorosan a magas di/dt hurkokat, és kerülje az érzékeny nyomok átirányítását a kapcsolási területeken.
• Teljesítmény integritása, amely megfelel a valós bemeneteknek:A biztonsági berendezések ritkán rendelkeznek tökéletes teljesítménnyel. Tervezze meg a feszültségesést, a hosszú kábeleket, az adapter változékonyságát és a túlfeszültségeket. Adjon hozzá margót a szabályozókban és a termikus tervezésben.
• ESD és túlfeszültségvédelem minden külső érintkezési ponton:A billentyűzetek, portok, antennacsatlakozók és az érzékelő vezetékei ESD-mágnesek. A TVS megfelelő kiválasztása és elhelyezése olcsóbb, mint a későbbi véletlenszerű visszaállítások hajszolása.
• Watchdog és brownout stratégia:Egy jó eszköz „előreláthatóan” meghibásodik. A kiégésérzékelés, az alaphelyzetbe állítás felügyelete és a meghatározott rendszerindítás-helyreállítási mód csökkenti a „csak meghalt” panaszokat.
• Alkatrészek leértékelése a hosszú élettartam érdekében:Használjon feszültséget, hullámzást és hőmérsékleti határt. A kondenzátorok és induktorok kis megtakarítása hatalmas garanciális költségekké válhat.
• Tervezés a teszthez az első naptól kezdve:Adjon hozzá tesztlapokat, programozási fejléceket és mérhető pontokat, hogy a gyártás minden egységet gyorsan és következetesen ellenőrizhessen.

Ha egy meglévő terméket frissít vagy egy régi kártyát cserél, a fegyelmezett újratervezés (vagy a jól ellenőrzött kártya klónozás) megőrizheti az eredeti viselkedést, miközben javítja a gyárthatóságot és a hosszú távú beszerzési stabilitást.

Gyártás és minőségellenőrzés, ami számít

Még egy tökéletes kapcsolási rajz is meghiúsulhat, ha az összeszerelés és a folyamatirányítás hanyag. A biztonsági termékek esetében a cél az egységes jelintegritás és a mechanikai megbízhatóság minden egységben.

• Nyomon követhető anyagjegyzék-vezérlés:Az alternatív alkatrészeket előzetesen jóvá kell hagyni, dokumentálni és érvényesíteni kell – különösen az érzékelők, szabályozók és rádiófrekvenciás alkatrészek esetében.
• Az SMT folyamatvezérlői:A sablontervezés, a paszta ellenőrzése, az elhelyezés pontossága és az újrafolyó profilozás megakadályozza az időszakos forrasztási hibákat.
• Nedvesség és kezelési fegyelem:Az MSL alkatrészeket és az érzékeny érzékelőket megfelelően kell tárolni és sütni, hogy elkerüljük a rejtett hibákat.
• Optikai és röntgen vizsgálat:A finom hangmagasságú és BGA-eszközök gyakran mélyebb vizsgálatot igényelnek, mint hogy „jól nézzenek ki a szemnek”.
• Konform bevonat opciók:Kültéri vagy zord környezetben a bevonat drámaian javíthatja a megbízhatóságot a nedvességgel és a szennyeződésekkel szemben.

Szállítók szeretikShenzhen Greeting Electronics Co., Ltd. jellemzően nem csak az árazás alapján értékelik, hanem az alapján is, hogy mennyire tudják végrehajtani az ellenőrzött beszerzést, a következetes összeszerelést és a biztonságra összpontosító buildek megismételhető tesztelését.

Olyan tesztelés, amelyet a biztonsági termékek nem hagyhatnak ki

A biztonsági hardvert az alapján ítélik meg, hogy mi történik a legrosszabb napon – nem egy nyugodt bemutatón. Egy megbízhatóPCBA biztonsági rendszerA gyártási terv általában több tesztet tartalmaz:

• Áramkörön belüli tesztelés (ICT):Gyorsan ellenőrzi a forrasztási csatlakozásokat, az alkatrészek jelenlétét és a kritikus hálókat.
• Funkcionális tesztelés:Megerősíti az érzékelők leolvasását, a kommunikációt, a relékimeneteket, a hangot és az eseménylogikát valósághű körülmények között.
• Programozás és kalibrálás:A biztonsági kulcsokat, az eszközazonosítókat, az RF-kalibrálást vagy az érzékelő-eltolás kalibrálását automatizálni és naplózni kell.
• Beégés vagy stressz szűrés:A magasabb kockázatú termékek esetében a rövid ideig tartó stressz a korai életszakasz meghibásodását is elkaphatja a szállítás előtt.
• Környezetvédelmi ellenőrzés:A hőmérséklet-ciklus és az alapvető páratartalom-ellenőrzés különösen értékes a kültéri kamerák és érzékelők esetében.

Gyakorlati tipp: kérjen tesztrekordokat (akár egyszerű sikeres/nem sikeres naplókat is, amelyek sorozatszámokhoz vannak kötve). A „teszteltük” mérhető minőségi rendszerré változtatja.

Biztonsági alkalmazás követelményei

Vevői ellenőrzőlista az árajánlattételhez és a beszállítói értékeléshez

Ha beszerzést végez aPCBA biztonsági rendszer, akkor jobb eredményeket (és kevesebb meglepetést) érhet el, ha az ajánlatkérés egyértelmű műszaki és minőségi elvárásokat tartalmaz. Íme egy gyakorlati ellenőrző lista, amelyet bemásolhat a következő megkeresésébe:

• Fájlok:Gerber, BOM, pick-and-place, összeállítási rajz és bármilyen speciális folyamat megjegyzés.
• Célkörnyezet:Beltéri/kültéri, hőmérséklet-tartomány, páratartalom, vibrációs elvárások.
• Teljesítmény feltételei:Bemeneti tartomány, kábelhossz, túlfeszültség-expozíció, tartalék akkumulátor viselkedése.
• Csatlakozás:Ethernet/Wi-Fi/celluláris modulok, antennatípusok, burkolati korlátok.
• Minőségi szint:Szükséges ellenőrzési lépések (AOI, röntgen), elfogadható hibakritériumok, nyomon követhetőségi igények.
• Tesztterv:ICT/FCT követelmények, programozási módszer, kalibrálási lépések, kívánt tesztnaplók.
• Életciklus és beszerzés:Előnyben részesített márkák, elfogadható alternatívák, élettartam végi kockázatkezelés.
• Biztonsági követelmények:Biztonságos elemek, kulcsbefecskendezési folyamat, firmware-védelmi elvárások.

Minél pontosabb Ön, annál inkább képes egy beszállító stabil folyamatot felépíteni a terméke köré – különösen akkor, ha a prototípusokon túlra léptet.

GYIK

K: Milyen információkra van szükségem a biztonsági rendszer PCBA pontos idézéséhez?
V: Legalább Gerbereket, BOM-ot és pick-and-place-t adjon meg. Ha funkcionális követelményei vannak (például ultraalacsony fogyasztási vagy EMC-korlátozások), azokat korán foglalja bele, hogy a felépítési és tesztelési terv megfeleljen a valós használati esetnek.

K: Hogyan csökkenthetem a hardver által okozott téves riasztásokat?
V: Összpontosítson a jel integritására és a tápellátás stabilitására: stabil érzékelő torzítás, megfelelő szűrés, tiszta földelés és védelem a külső vezetékeken. Ezután érvényesítse a viselkedést valósághű trigger-szimulációkkal a funkcionális tesztelés során.

K: Lehetséges olyan régebbi biztonsági kártya reprodukálása, amely már nem elérhető?
V: Gyakran igen, de a siker a dokumentáció minőségétől és az összetevők elérhetőségétől függ. Az ellenőrzött megközelítés magában foglalja az anyagjegyzék gondos rekonstrukcióját, az elrendezési fegyelmet és a viselkedés ellenőrzését, hogy az új összeállítás megfeleljen az eredeti eszköz teljesítményének.

K: Milyen tesztek a legfontosabbak a szállítás előtt?
V: Ellenőrzés (ahol szükséges AOI/röntgen) és funkcionális tesztelés kombinációja, amely az érzékelőket, a kommunikációt és a kimeneteket gyakorolja. Számos biztonsági termék esetében az alapvető stresszteszt segít a korai életszakasz meghibásodásainak észlelésében.

K: Mi okozza a „véletlenszerű újraindítás” problémáit a területen?
V: A leggyakoribb okok az áramkimaradások, az ESD események, a marginális szabályozók, a rossz szétválasztás vagy a firmware, amely nem áll helyre tisztán. Egy jó visszaállítási felügyeleti stratégia és a célzott érvényesítés kiküszöbölheti a legtöbb esetet.

Utolsó gondolatok és a következő lépés

Ha a biztonsági termék hírneve a következetes észleléstől, a stabil kapcsolattól és a hosszú távú üzemidőtől függ, aPCBA biztonsági rendszerugyanolyan komolyságot érdemel, mint a szoftvere és az ipari formatervezése. Ha a táblát zajcsökkentésre, védelemre és megismételhető tesztelésre tervezték, akkor kevesebb „rejtélyes meghibásodást” szállít, csökkenti a megtérülést, és kiépíti az ügyfelek bizalmát, amely valóban tartós.

Ha új építkezést tervez, egy meglévő tervet frissít, vagy a gyártás méretarányos növelésére készül,lépjen kapcsolatba velünkhogy megvitassák alkalmazási céljait, tesztelési igényeit és a prototípustól a tömeggyártásig vezető legmegbízhatóbb utat.
